Crane Tairseach Ceithre Nasc
Cur síos
Cuireadh crann tairseach cineál ceithre nasc i bhfeidhm go forleathan maidir le luchtú agus díluchtú ag calafoirt agus ábhairiú ag cur i dtionscal na dromchla agus an mhiotaleolaíocht. Is iad na príomh-struchtúir atá déanta as fráma cruach, meicníocht ardaithe, meicníocht luchtaithe, meicníocht slewing, feiste scaipthe meicníochta taistil crann , scaipthe coimeádán, agus hook agus electrmangnetdisk), trealamh leictreach agus trealamh eile riachtanacha le haghaidh sábháilteachta. I measc na struchtúr cruach tá fráma jib agus A-fráma, ardán slewing agus fráma gantry.
Caighdeáin tagartha: GB17495-1998 Sonraíochtaí teicniúla craein tairseacha cuain, sonraíocht sábháilteachta tréimhsí GB6067-85, caighdeáin deartha crane GB3811-2008, caighdeáin ISO, caighdeáin FEM agus caighdeáin JIS.

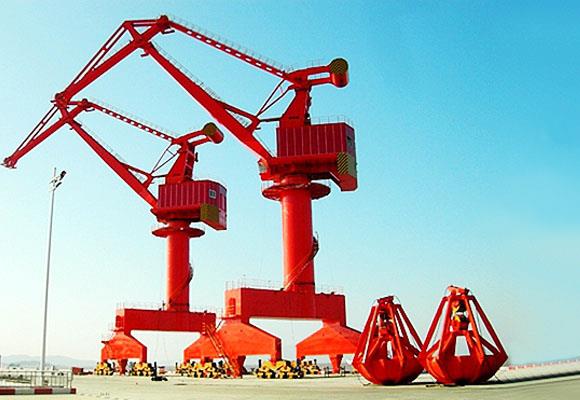

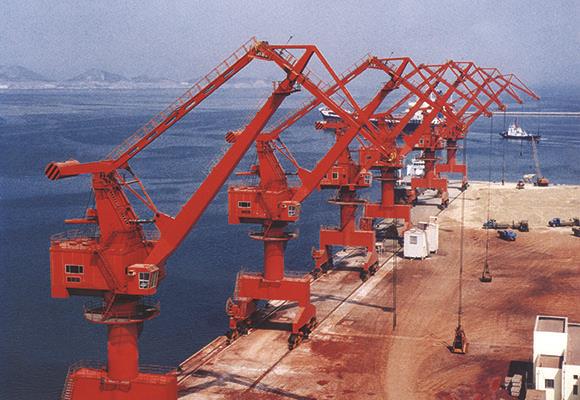

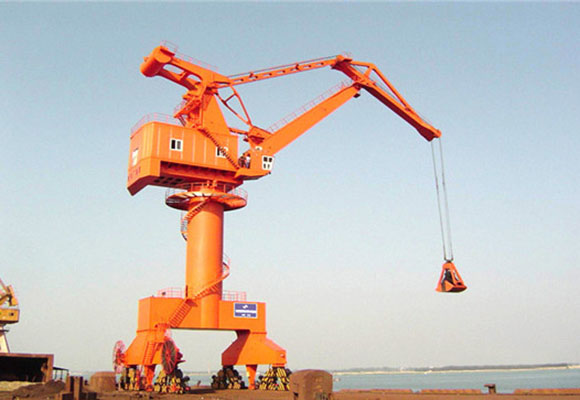

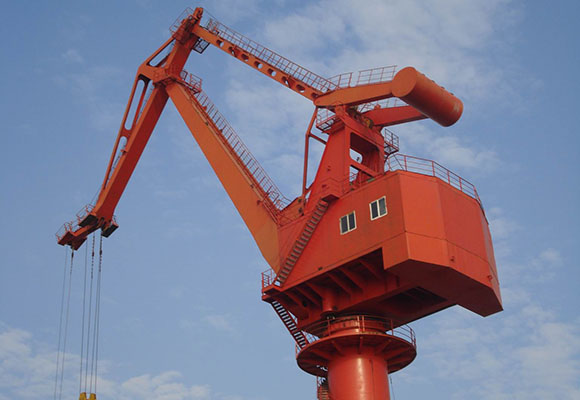

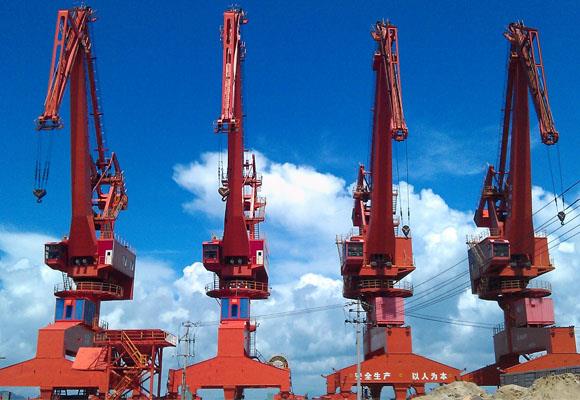

Is craein soghluaiste, lánbhreitheach agus ceithre barra é seo an craein tairseach. Tá a chuid arm agus meáchan cothromaithe. Tá dhá chineál fráma tairseach ann: sorcóir agus ceithre outriggers. Is é seo an carrna tairseach le haghaidh coimeádáin a ardú le hooks nó grabs.
Buntáistí: airm fhada, atá oiriúnach le haghaidh long níos mó, feidhmíocht sheachtrach, taobh istigh álainn, sábháilte agus iontaofa, áisiúil le haghaidh cothabhála. Is é an rogha is fearr le haghaidh calafoirt lasta cuimsitheacha ilchlóite.
Sonraíocht
Cineál | Ardaithe | Airde | Airde | Meáchan × bonn | Luas ardaithe | Max Roth | Suiteáilte | Meaitseáil | |||||
Max (m) | Min (m) | os cionn iarnróid (m) | faoi iarnród (m) | (m) | Ardaithe (m / min) | Amplitute (m / min) | Rothlú (m / min) | Crane (m / min) | |||||
MQ525 | 5 | 25 | 8 | 12 | 9 | 10.5 × | 40 | 24 | 1.5 | 25 | 180 | 280 | 19000 |
10.5 | |||||||||||||
MQ535 | 5 | 33 | 10 | 15 | 9 | 10.5 × | 50 | 40 | 1.5 | 25 | 210 | 300 | 30000 |
10.5 | |||||||||||||
MQ1025 | 10 | 25 | 8 | 15 | 9 | 10.5 × | 50 | 50 | 1.5 | 25 | 220 | 330 | 19000 |
10.5 | |||||||||||||
MQ1033 | 10 | 33 | 10 | 20 | 12 | 10.5 × | 50 | 40 | 1.4 | 25 | 185 | 345 | 30000 |
10.5 | |||||||||||||
MQ1625 | 16 | 25 | 9 | 20 | 12 | 10.5 × | 50 | 40 | 1.5 | 25 | 240 | 325 | 19000 |
10.5 | |||||||||||||
MQ1633 | 16 | 33 | 10 | 28 | 15 | 10.5 × | 60 | 40 | 1.5 | 25 | 250 | 345 | 30000 |
10.5 | |||||||||||||
MQ2533 | 25 | 33 | 10 | 28 | 15 | 10.5 × | 60 | 50 | 1.5 | 25 | 260 | 435 | 30000 |
10.5 | |||||||||||||
MQ4033 | 40 | 33 | 10 | 28 | 16 | 10.5 × | 50 | 50 | 1.41 | 25 | 260 | 560 | 30000 |
10.5 | |||||||||||||
S4070 | 40 | 65 | 24 | 45 | 13 | 10.5 × | 15 | 17 | 0.26 | 26 | 260 | 400 | 100,000 |
K10 | 70 | 29 | 45 | 13 | 18.5 | ||||||||
S5035 | 50 | 35 | 12 | 40 | 0 | 10.5 × | 7.5 | 12.8 | 0.4 | 25 | 250 | 250 | 30000 |
K10 | 38 | 14 | 40 | 0 | 12 | ||||||||
S8035 | 80 | 35 | 12 | 40 | 12 × | 6 | 12.8 | 0.4 | 25 | 250 | 320 | 30000 | |
K10 | 10.5 | ||||||||||||
