Crane Guay
Cur síos

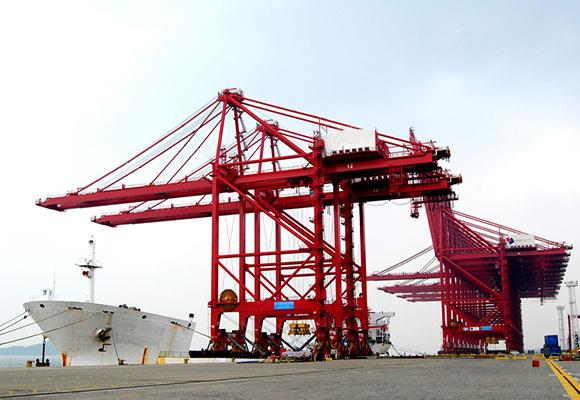

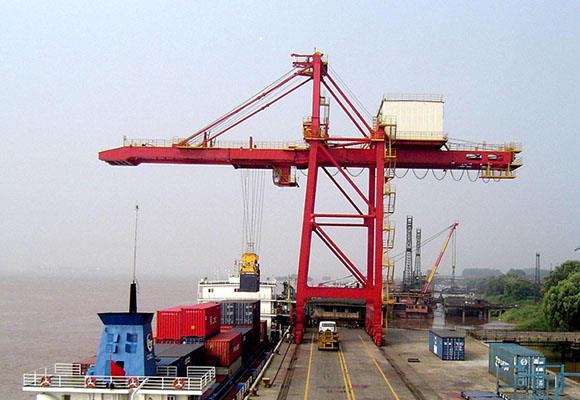

Úsáidtear an Crane Guay go forleathan chun coimeádáin a luchtú agus a dhíluchtú ó long agus trucailí. Tá an dearadh fráma crane an-chun cinn ionas gur féidir leis an gcrannán oibriú le héifeachtacht ard. Is féidir leis an tralaí taisteal ar na ráillí atá suite ar an bhíoma for-rochtana agus taistil an crann ar na ráillí atá suite sa talamh. Tugann an luas tapa agus ardluais feidhmíocht den scoth duit.
Úsáidtear Crane an Ché go forleathan chun coimeádáin a luchtú agus a dhíluchtú ó long agus trucailí. Tá an dearadh fráma crane an-chun cinn ionas gur féidir leis an gcrannán oibriú le héifeachtacht ard. Is féidir leis an tralaí taisteal ar na ráillí atá suite ar an bhíoma for-rochtana agus taistil an crann ar na ráillí atá suite sa talamh. Tugann an luas tapa agus ardluais feidhmíocht den scoth duit.
Is éard atá i gceist le Crane Ché den chuid is mó de struchtúr cruach, meicníocht ardaithe, meicníocht taistil tralaí, meicníocht fada taistil, meicníocht luasála. Is féidir leis an oibreoir na meicníochtaí go léir a oibriú sa chabán amharc uilebheathaigh.
Gnéithe
1. Cumas ardaithe ualaigh rátáilte (t / h): 400, 500, 600, 800, 1000, 1250, 1500, 1800, 2000, 2250, 2500, 3000, 3600, 4000, 4500, 5000.
2. Tosaíocht cumais ardaithe ualaigh (t): 10, 12.5, 16, 20, 25, 32, 40, 45, 50, 56, 63, 71, 80, 90.
3. Leibhéal Oibre:
Caighdeánach | GB3811-2008 |
Úsáid Ranganna | U8 |
Coinníoll Luchtaithe | Q4 |
Leibhéal Oibre | A8 |
4. Leibhéal Oibre na Meicníochtaí:
Meicníocht | Ag baint úsáide as Grád | Coinníoll Luchtaithe | Leibhéal Oibre |
Ardaithe / Deiridh | T8 | L4 | M8 |
Tróil | T8 | L4 | M8 |
Crane | T5 | L3 | M6 |
Pitching Tosaigh Giorra | T4 | L3 | M5 |
Tacsaí | T4 | L3 | M5 |
5. Luas Oibre:
Meicníocht | Luas (m / min) |
Ardaithe / Deiridh (ualach iomlán / gan ualach) | 60 ~ 80/100 ~ 240 |
Taisteal Tróil | 100 ~ 280 |
Taisteal Crane | 20 ~ 40 |
Pitching Tosaigh Giorra | 5 ~ 10 (bealach amháin) |
Taisteal Cab | 20 ~ 25 |
6. Struchtúr Cruach:
Am Seirbhíse Seirbhíse Deartha | 20 ~ 30 bliain |
Luchtaigh Carachtar | De réir a chéile, dualgas trom, malartach |
Carachtar Oibriúcháin | Oibriú timthriall, obair ghnóthach, tionchar mór |
7. Comhpháirteanna de struchtúr Cruach: fáinne craein, slat tarraingt siar, fráma túr, slat tarraingt tosaigh, girder tosaigh, fráma gantry, scafall tonnadáin, sciathán slatiascaireachta, giarán ar ais.
Sonraíocht
Cumas ardaithe (thíos scaipthe) | t | 30.5 | 35 | 40.5 | 50 | ||
Cumas ardaithe (scaipthe thuas) | t | 38 | 45 | 50 | 60 | ||
Leibhéal Oibre | A7 | A7 | A8 | A8 | |||
Span (m) | S | 10.5 | 10.5 | 22 | 22 | ||
Bonn Fad | B | 16.5 | 17.63 | 16 | 16 | ||
Airde ardaithe (thuas / thíos) | H1 | 22 | 22 | 28 | 38 | ||
H2 | 16 | 10 | 14 | 14 | |||
Luas | Luas ardaithe | Luchtaigh Iomlán | m / min | 46 | 30 | 50 | 70 |
Amháin Le Scaiptheoir | 120 | 60 | 120 | 150 | |||
Taisteal Tróil | 150 | 120 | 120 | 220 | |||
Taisteal Crane | 45 | 25 | 45 | 45 | |||
Am Luchtáil Amháin De Jib | min | 7 | 6 | 5 | 5 | ||
Príomhthioms | L1 | 38,000 | 30000 | 38,000 | 55,000 | ||
L2 | 10000 | 10000 | 11,000 | 18000 | |||
L3 | 4000 | 8850 | 6000 | 6300 | |||
L4 | 4000 | 110000 | 15,000 | 20000 | |||
