Craein Oscailte Aonair Gharda Soghluaiste Oibrithe De láimh
Cur síos

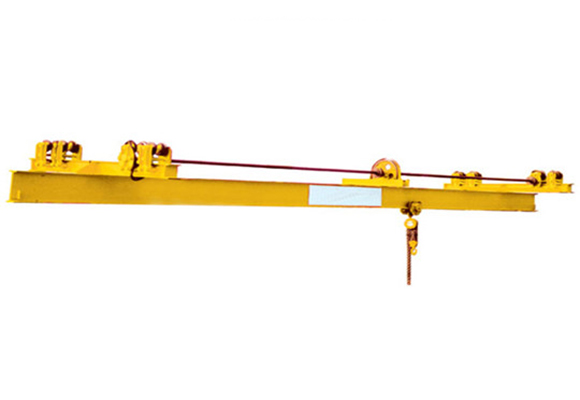

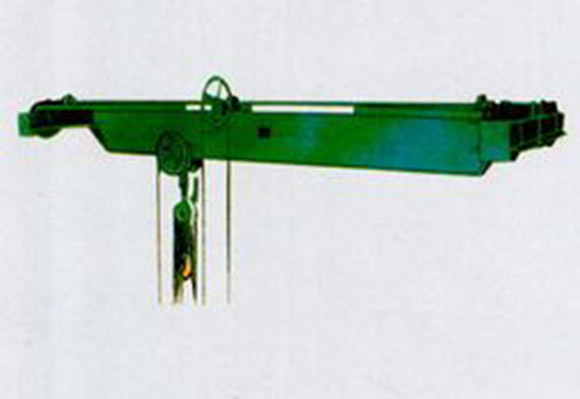

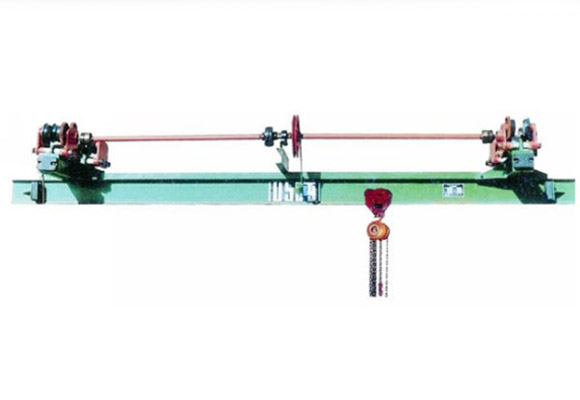

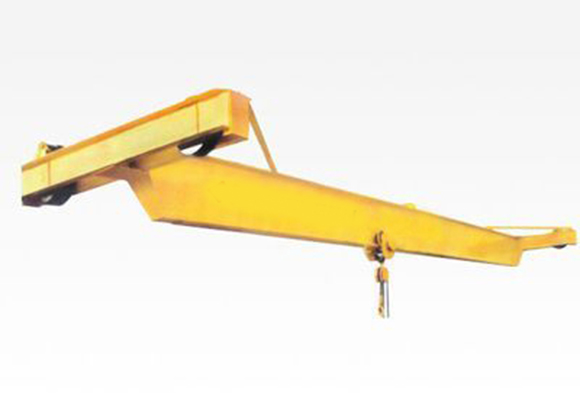

Is é an crannchlár lámhleabhar tiomána lámhleabhar an tsamhail láimhe SL ná crannóg lámhleabhar lámhleabhar amháin, tá na gluaiseachtaí go léir á dtiomáint de láimh, úsáidtear é san áit nach bhfuil aon fhoinse cumhachta ann.
Tá an struchtúr níos réasúnta agus an cruach neart níos airde sa chraobh lastuas seo (crann-droichead) ina iomláine, déantar an beam is mó le bhíoma cruach I-beam nó bosca, agus déantar na carráistí deiridh ag beam C-section.
Úsáidtear an craein overhead seo (crannán droichead) mar aon le hoist slabhra mar shraith iomlán.
An cumas ó 1 ton go 10 tonna. An réimse ó 5m go 14m, is é an grád oibre A1-A3. Teocht oibre laistigh de -25 go +42 centigrade.
Tá cosc ar an gcraen os cionn seo a úsáid i dtimpeallacht indiúscartha, pléascach go creimneach.
Sonraíochtaí
Cumas | T | 1 | |||
Span | m | 5 | 9 | 12 | 14 |
Ardú ardaithe | m | 3-10 | |||
Luas taistil tralaí | m / min | 5.3 | |||
Luas taistil Crane | m / min | 5.0 | |||
Meáchan Iomlán | KG | 650 | 850 | 1090 | 1310 |
Max. Ualach rotha | KN | 0.65 | 0.73 | 0.81 | 0.86 |
Príomhthimpeallacht (mm) | Span (m) | 5 | 9 | 12 | 14 |
Barr an iarnróid go barr crainn | H | 520 | |||
Barr an iarnróid le hook lár | H4 | 550 | 580 | 610 | 650 |
Achar bonn Crane | W | 1200 | 1600 | ||
Leithead Crane | B | 1800 | 2200 | ||
Hook teorainn chlé | S1 | 360 | 380 | 395 | 420 |
Hook teorannú ceart | S2 | ||||
Cumas | T | 2 | |||
Span | m | 5 | 9 | 12 | 14 |
Ardú ardaithe | m | 3-10 | |||
Luas taistil tralaí | m / min | 5.9 | |||
Luas taistil Crane | m / min | 5.0 | |||
Meáchan Iomlán | KG | 700 | 870 | 1320 | 1550 |
Max. Ualach rotha | KN | 1.13 | 1.19 | 1.29 | 1.40 |
Príomhthimpeallacht (mm) | Span (m) | 5 | 9 | 12 | 14 |
Barr an iarnróid go barr crainn | H | 520 | |||
Barr an iarnróid le hook lár | H4 | 720 | 750 | 790 | 870 |
Achar bonn Crane | W | 1200 | 1600 | ||
Leithead Crane | B | 1800 | 2200 | ||
Hook teorainn chlé | S1 | 400 | 415 | 440 | 490 |
Hook teorannú ceart | S2 | ||||
Cumas | T | 3 | |||
Span | m | 5 | 9 | 12 | 14 |
Ardú ardaithe | m | 3-10 | |||
Luas taistil tralaí | m / min | 4.7 | |||
Luas taistil Crane | m / min | 5.0 | |||
Meáchan Iomlán | KG | 810 | 1200 | 1460 | 1800 |
Max. Ualach rotha | KN | 1.61 | 1.79 | 1.87 | 1.97 |
Príomhthimpeallacht (mm) | Span (m) | 5 | 9 | 12 | 14 |
Barr an iarnróid go barr crainn | H | 520 | |||
Barr an iarnróid le hook lár | H4 | 900 | 940 | 980 | 1030 |
Achar bonn Crane | W | 1200 | 1600 | ||
Leithead Crane | B | 1800 | 2200 | ||
Hook teorainn chlé | S1 | 460 | 485 | 510 | 540 |
Hook teorannú ceart | S2 | ||||
Cumas | T | 5 | |||
Span | m | 5 | 9 | 12 | 14 |
Ardú ardaithe | m | 3-10 | |||
Luas taistil tralaí | m / min | 4.7 | |||
Luas taistil Crane | m / min | 5.0 | |||
Meáchan Iomlán | KG | 960 | 1360 | 1730 | 2210 |
Max. Ualach rotha | KN | 2.5 | 2.75 | 2.86 | 3.01 |
Príomhthimpeallacht (mm) | Span (m) | 5 | 9 | 12 | 14 |
Barr an iarnróid go barr crainn | H | 600 | |||
Barr an iarnróid le hook lár | H4 | 1210 | 1250 | 1300 | 1360 |
Achar bonn Crane | W | 1200 | 1600 | ||
Leithead Crane | B | 1800 | 2200 | ||
Hook teorainn chlé | S1 | 520 | 560 | 585 | 625 |
Hook teorannú ceart | S2 | ||||
Cumas | T | 10 | |||
Span | m | 5 | 9 | 12 | 14 |
Ardú ardaithe | m | 3-10 | |||
Luas taistil tralaí | m / min | 4.2 | |||
Luas taistil Crane | m / min | 5.0 | |||
Meáchan Iomlán | KG | 1420 | 1870 | 2250 | 2830 |
Max. Ualach rotha | KN | 4.89 | 5.29 | 5.44 | 5.65 |
Príomhthimpeallacht (mm) | Span (m) | 5 | 9 | 12 | 14 |
Barr an iarnróid go barr crainn | H | 720 | |||
Barr an iarnróid le hook lár | H4 | 1390 | 1440 | 1490 | 1550 |
Achar bonn Crane | W | 1800 | |||
Leithead Crane | B | 2600 | |||
Hook teorainn chlé | S1 | 555 | 585 | 615 | 650 |
Hook teorannú ceart | S2 | ||||
