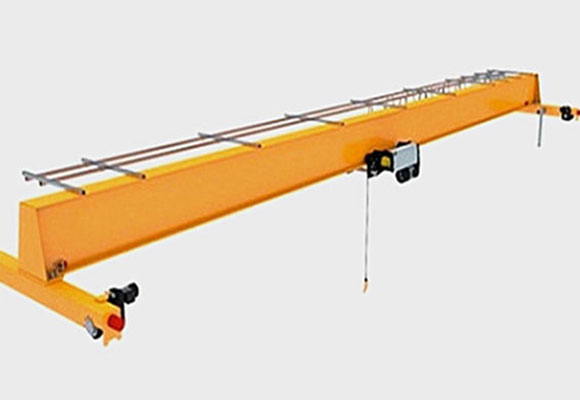

Craein Droichead Giorra Aonair Oibrithe De láimh
Cur síos
Is éard atá i gcruachán droichead lámhleabhar tiomána láimhe an tsamhail SL ná géaróir crannchúrsa láimhe láimhe, tá na tairiscintí go léir á gcur ar láimh, úsáidtear é san áit nach bhfuil aon fhoinse cumhachta ann.
Tá struchtúr níos réasúnta agus cruach neart níos airde ar an gcrannán droichead seo ina iomláine, déantar an beam is mó le bhíoma cruach I-beam nó bosca, agus déantar na carráistí deiridh ag beam C-section.
Úsáidtear an crannán droichead seo mar aon le sreang slabhra mar shraith iomlán.
An cumas ó 1 ton go 10 tonna. An réimse ó 5m go 14m, is é an grád oibre A1-A3. Teocht oibre laistigh de -25 go +42 centigrade.
Tá cosc ar an gcrannán droichead seo a úsáid i dtimpeallacht inchaite, pléascach le creimneach.
Sonraíochtaí
Cumas | T | 1 | |||
Span | m | 5 | 9 | 12 | 14 |
Ardú ardaithe | m | 3-10 | |||
Luas taistil tralaí | m / min | 5.3 | |||
Luas taistil Crane | m / min | 5.0 | |||
Meáchan Iomlán | KG | 650 | 850 | 1090 | 1310 |
Max. Ualach rotha | KN | 0.65 | 0.73 | 0.81 | 0.86 |
Príomhthimpeallacht (mm) | Span (m) | 5 | 9 | 12 | 14 |
Barr an iarnróid go barr crainn | H | 520 | |||
Barr an iarnróid le hook lár | H4 | 550 | 580 | 610 | 650 |
Achar bonn Crane | W | 1200 | 1600 | ||
Leithead Crane | B | 1800 | 2200 | ||
Hook teorainn chlé | S1 | 360 | 380 | 395 | 420 |
Hook teorannú ceart | S2 | ||||
Cumas | T | 2 | |||
Span | m | 5 | 9 | 12 | 14 |
Ardú ardaithe | m | 3-10 | |||
Luas taistil tralaí | m / min | 5.9 | |||
Luas taistil Crane | m / min | 5.0 | |||
Meáchan Iomlán | KG | 700 | 870 | 1320 | 1550 |
Max. Ualach rotha | KN | 1.13 | 1.19 | 1.29 | 1.40 |
Príomhthimpeallacht (mm) | Span (m) | 5 | 9 | 12 | 14 |
Barr an iarnróid go barr crainn | H | 520 | |||
Barr an iarnróid le hook lár | H4 | 720 | 750 | 790 | 870 |
Achar bonn Crane | W | 1200 | 1600 | ||
Leithead Crane | B | 1800 | 2200 | ||
Hook teorainn chlé | S1 | 400 | 415 | 440 | 490 |
Hook teorannú ceart | S2 | ||||
Cumas | T | 3 | |||
Span | m | 5 | 9 | 12 | 14 |
Ardú ardaithe | m | 3-10 | |||
Luas taistil tralaí | m / min | 4.7 | |||
Luas taistil Crane | m / min | 5.0 | |||
Meáchan Iomlán | KG | 810 | 1200 | 1460 | 1800 |
Max. Ualach rotha | KN | 1.61 | 1.79 | 1.87 | 1.97 |
Príomhthimpeallacht (mm) | Span (m) | 5 | 9 | 12 | 14 |
Barr an iarnróid go barr crainn | H | 520 | |||
Barr an iarnróid le hook lár | H4 | 900 | 940 | 980 | 1030 |
Achar bonn Crane | W | 1200 | 1600 | ||
Leithead Crane | B | 1800 | 2200 | ||
Hook teorainn chlé | S1 | 460 | 485 | 510 | 540 |
Hook teorannú ceart | S2 | ||||
Cumas | T | 5 | |||
Span | m | 5 | 9 | 12 | 14 |
Ardú ardaithe | m | 3-10 | |||
Luas taistil tralaí | m / min | 4.7 | |||
Luas taistil Crane | m / min | 5.0 | |||
Meáchan Iomlán | KG | 960 | 1360 | 1730 | 2210 |
Max. Ualach rotha | KN | 2.5 | 2.75 | 2.86 | 3.01 |
Príomhthimpeallacht (mm) | Span (m) | 5 | 9 | 12 | 14 |
Barr an iarnróid go barr crainn | H | 600 | |||
Barr an iarnróid le hook lár | H4 | 1210 | 1250 | 1300 | 1360 |
Achar bonn Crane | W | 1200 | 1600 | ||
Leithead Crane | B | 1800 | 2200 | ||
Hook teorainn chlé | S1 | 520 | 560 | 585 | 625 |
Hook teorannú ceart | S2 | ||||
Cumas | T | 10 | |||
Span | m | 5 | 9 | 12 | 14 |
Ardú ardaithe | m | 3-10 | |||
Luas taistil tralaí | m / min | 4.2 | |||
Luas taistil Crane | m / min | 5.0 | |||
Meáchan Iomlán | KG | 1420 | 1870 | 2250 | 2830 |
Max. Ualach rotha | KN | 4.89 | 5.29 | 5.44 | 5.65 |
Príomhthimpeallacht (mm) | Span (m) | 5 | 9 | 12 | 14 |
Barr an iarnróid go barr crainn | H | 720 | |||
Barr an iarnróid le hook lár | H4 | 1390 | 1440 | 1490 | 1550 |
Achar bonn Crane | W | 1800 | |||
Leithead Crane | B | 2600 | |||
Hook teorainn chlé | S1 | 555 | 585 | 615 | 650 |
Hook teorannú ceart | S2 | ||||
